摘要:氫氣相對燃料電池汽車,就像石油相對于傳統燃油車,燃料電池汽車大規模商業化推廣離不開氫氣的供應,根據我國國情選擇適合的大規模制氫方式,是燃料電池汽車產業上游布局中的重要一環。本文在介紹車用氫氣標準和制氫技術路線的基礎上,試析了國內車用氫氣大規模制取可能的路線。
氫氣標準包括質量、安全、制備和提純?nèi)?xiàng),共10項標準
國內氫能標準主要由全國氫能標準化技術委員會(SAC/TC309)負責制定,涉及氫能基礎與管理、氫工程建設、氫儲運與加注、氫能應用、氫相關檢測、氫質量、氫安全、氫制備與提純八個方面。
自2005年至今頒布的氫氣相關標準有氫質量標準3項、氫安全標準2項和氫制備與提純標準5項,共10項標準(表1)。其中,車用燃料氫氣純度需達到99.97%。

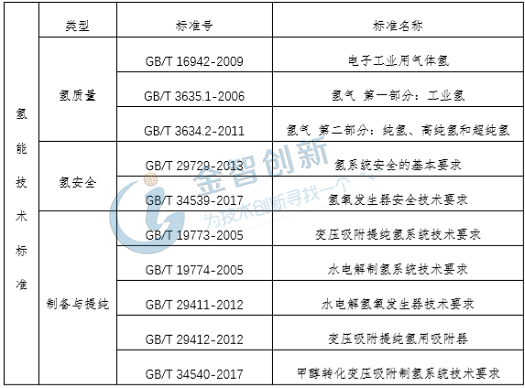

表1 氫能標委會制定氫氣相關標準分類及名稱
(資料來源:五度易鏈行業研究中心)
全球制氫路線主要有五類,化石燃料類共占96%
氫氣的制取有多種方式,其中化石燃料制氫是當前獲取廉價氫氣的主要途徑,2013年全球氫氣生產總量約5500萬噸,其中約50%來自天然氣蒸汽重整、29%來自煉廠的石腦油重整和各種化工過程尾氣、17%來自煤炭氣化、3.9%來自電解水制氫、0.1%來自生物制氫等其他途徑。其中,由于燃料電池汽車對氫氣純度要求較高,化石燃料路線需加入變壓吸附提純(PSA)工藝,使制取的氫氣純度高于99.97%。

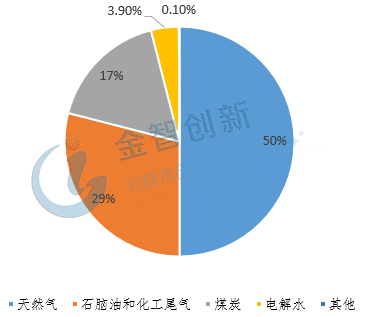

圖1 全球氫氣生產來源比例
(資料來源:《中國車用氫能產業發展報告(2018)》)
(1)天然氣重整制氫工藝簡單、應用廣泛。該技術主要是通過催化劑的作用,與H20或O2反應生產H2和CO,在通過變壓吸附提純(PSA)提高H2純度。比較成熟的工藝主要出自法國的德西尼布,德國的魯奇、林德和伍德,英國的福斯特惠勒以及丹麥的托普索。
(2)石腦油重整和化工尾氣碳?xì)浔戎蹈?,H2來源主要是H2O。石腦油重整和化工尾氣制氫與天然氣制氫同屬烴類制氫,工藝原理類似,但由于其碳?xì)浔戎递^高,因此制得氫氣的主要來源是H2O(占69%),并且伴有炭黑等較多副產品。該工藝美國 Texaco 公司和荷蘭 Shell 公司較為先進。
(3)以煤為原料的制氫路線工藝復雜、原料成分多,對變壓吸附提純技術(PSA)要求較高。煤為原料制氫的路線主要有煤氣化制氫和焦煤爐氣制氫,前者技術核心主要是煤氣化技術,多采用加壓純氧氣流床液態排渣氣化工藝,荷蘭Shell公司干煤粉氣化工藝、美國GE公司水煤漿氣化工藝和德國 SIEMENS公司的GSP氣化技術應用較為廣泛,其中,國內神華寧煤集團采用的是德國SIEMENS公司GSP氣化技術;后者焦煤爐氣制氫的原料焦?fàn)t氣,主要是煤煉焦工業的副產可燃?xì)怏w,氫的含量可達50%以上,采用PSA工藝提取純氫后,即可獲得所需純度的H2。
(4)電解水制氫工藝歷史悠久,但制氫成本居高不下。該工藝至今已有110多年歷史,技術較為成熟,主要是在含有無機酸或堿金屬氫氧化物的水中插入電極,通電后在陰極生成氫氣,陽極生成氧氣。其制氫效率可達75~85%,工藝簡單無污染,但電耗較大,成本中電費占總成本約80%,目前以德國Lurgi公司、挪威Hydro公司以及加拿大多倫多電解槽有限公司工藝較為先進。
(5)氯堿工業副產氫易提純,是低成本H2來源的補充。氯堿工業上用電解飽和Nacl溶液的方法來制取NaOH、CL2,同時得到副產品H2。采用PSA吸附提純,即可獲取純度99~99.999%的高純度H2。傳統氯堿廠對氫氣的利用主要分為兩類,一類是收集后與CL2反應生產HCL產品,另一類則是直接燃燒,提供熱能,但由于投資大,更多選擇直接放空。收集氯堿廠生產的H2,即可提高氯堿廠效益,也是H2來源的一種補充。
氯堿廠副產氫可滿足當前車用,未來可以煤系路線為主
國內的能源結構及產業布局情況,決定了煤制氫、焦煤爐氣提純氫以及氯堿工業副產提純氫,是目前較為合適的大規模制氫方式。
(1)石油和天然氣對外依存度高,以煤為原料的路線符合國情。2018年國內一次能源消費結構中,煤炭占總量的66%、石油占19.1%、天然氣僅占5.9%,石油和天然氣對外依存度較高。因此,全球占比重較高的天然氣和石油制氫路線不適合我國的基本國情,而我國煤炭資源豐富,價格相對較低,又由于其工藝復雜、流程較長,因此適合在華北、西部等煤炭資源相對豐富的地區,布局大中型規模制氫裝置。同時,2014年國內焦炭產量為4.77億噸,產生的焦?fàn)t氣達2000億m3,如按照50%純度核算,提純后可制取1000億Nm3的H2,由于世界焦炭生產主要集中在我國,因此焦?fàn)t氣制氫在國際上沒有得到足夠的重視,技術開發和工業應用均集中于我國。
(2)氯堿廠副產氫價格便宜,當前產量已以可滿足汽車市場使用。2016年我國氯堿廠產能為3945萬噸、產量3283.9萬噸,可產生82.1萬噸H2,,即92億Nm3H2,成本僅為1.3 ~1.5元/Nm3,可供萬輛燃料電池汽車50萬次的300公里里程充能,供應量遠遠大于目前國內市場上燃料電池汽車的使用量。
結語
根據我國國情選擇適合的大規模制氫方式,是燃料電池汽車產業上游布局中的重要一環。國內制定的氫氣標準包括質量、安全、制備和提純?nèi)?xiàng),共10項標準,對車用氫氣的純度和安全提出了較高的要求;全球制氫路線主要有天然氣、石腦油、煤、電解水和氯堿工業副產等其他制氫方式共五類,其中化石燃料類共占96%;根據我國一次能源消費結構和產業現狀判斷,氯堿廠副產氫可滿足當前車用,未來大規模制氫則以煤系路線為主。
